差示扫描量热仪

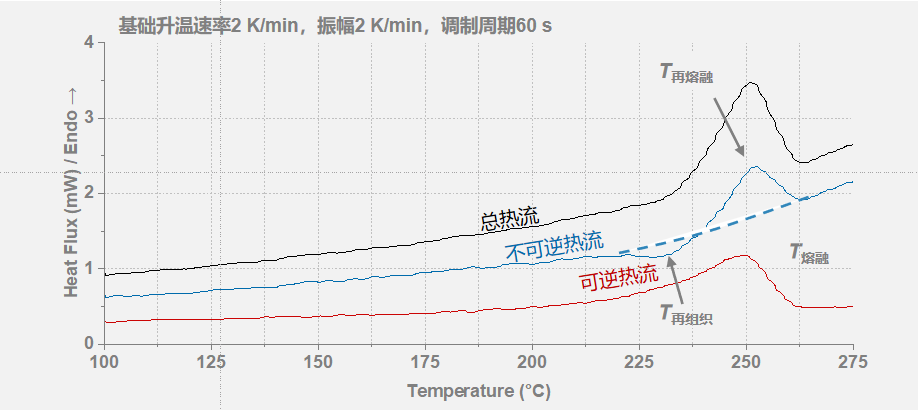

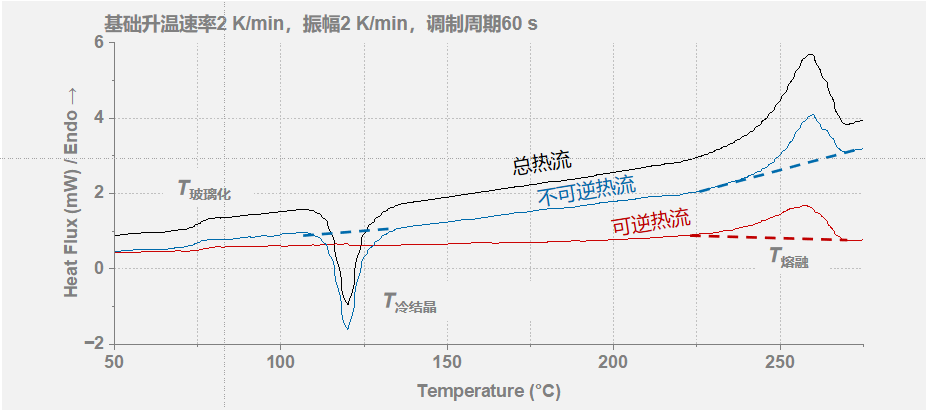

温度调制式差示扫描量热仪是一款集高精度与多功能于一体的热分析仪器。它运用创新的温度调制技术，能够在复杂热过程中精准区分可逆与不可逆热效应，显著提升测量分辨率与数据质量。该仪器广泛适用于科研与工业领域，从聚合物材料、生物医药、食品科学到金属材料，均能深入探究其热性能特性，如玻璃化转变、熔融、结晶、热分解等关键过程。操作界面友好，数据分析功能强大，帮助用户快速获得准确结果，优化产品性能与工艺条件，是材料科学研究中不可或缺的工具。
 银质炉体具备导热系数大，温度梯度小，热惰性小等优势。 |
广泛材料兼容性,满足从基础科研到工业应用的多领域热分析需求。 |
高精度温度调制技术,精确分离可逆与不可逆热效应,提升数据精准度。 |
智能化操作界面,简化操作流程,提升工作效率与用户满意度。 |
高分辨率DSC曲线输出,细微热变化一目了然,助力深入研究。 |
强大数据分析软件,提供深度数据挖掘与可视化报告,助力科研与生产优化。 |
功能/参数 | 值 | 功能/参数 | 值 |
测量原理 | 塔式热流型 | 热流峰峰值噪声 | 10μw |
温度范围 | -80℃～725℃(银质炉体) | 热流测量范围 | ±750mW |
相变温度重现性 | 0.006K | 铟峰高/半峰宽 | 25mW/K |
温度准确度 | ±0.01K | 调制DSC功能 | 有 |
加热扫描速率 | 0.02～300K/min | 系统采样率 | 50Hz |
冷却扫描速率 | 0.02~50K/min | 吹扫气氛系统 | 有 |
程序升温速率偏差 | 1%(ASTME967-18) | 吹扫气氛控制 | 流量可控(0～300ml/min) |
基线平稳性 | 60μW(RT~300℃) | 保护气氛 | 200ml/min |
热焓测量精度 | ±0.02%(Indium) | ||
热流显示分辨率 | 0.1μW |
（1）计量检定与测试——Rb样品原子气室
将封装铷（Rb）的原子气室置于DSC炉体中，通过检测铷固-液相变过程的热流积分值（峰面积），结合铷的比相变焓已知常数，依据热力学方程 m = Q/ΔHm 算得铷质量。Starry的高热焓测量精度可测量相变热效应，支撑热力学数据库构建。

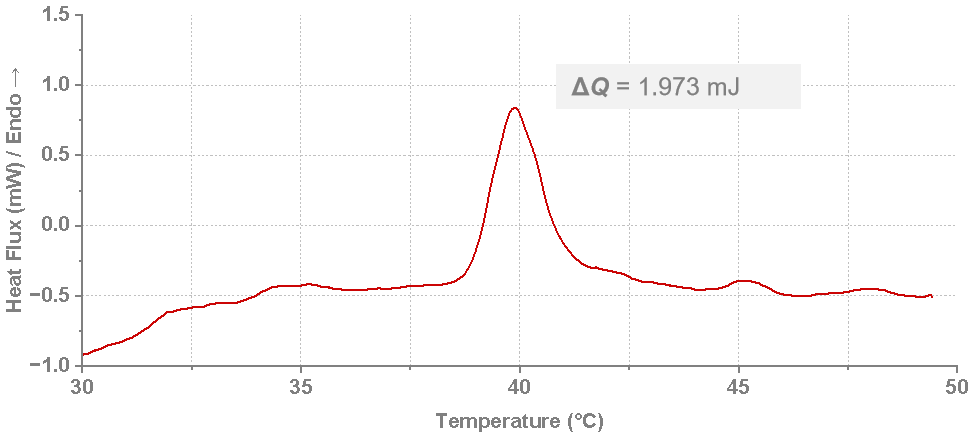

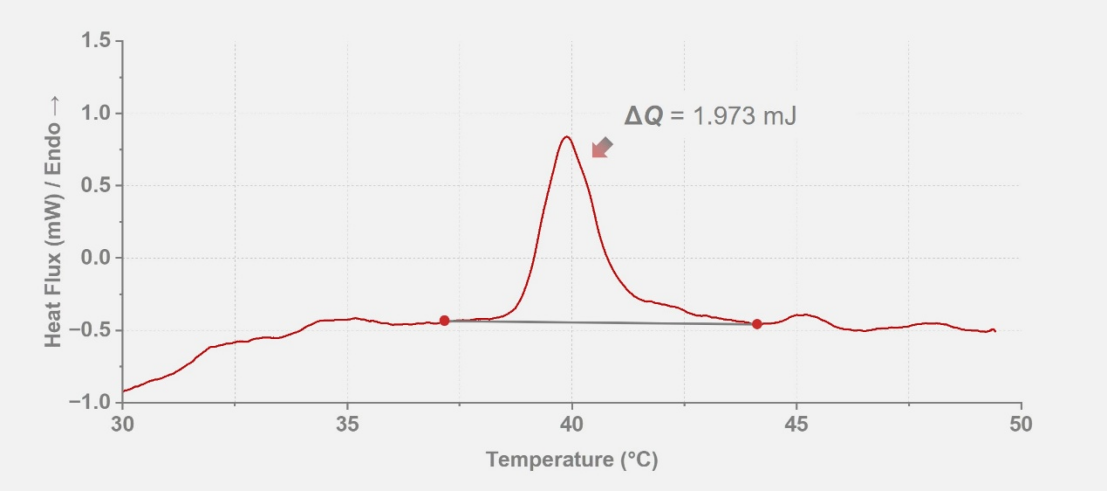

图1 Rb样品原子气室热流曲线
（2）化学工程与工艺——涂料与粘合剂
高分子胶黏剂通过玻璃化转变温度（Tg）调控粘弹态转换行为，体系的热历史依赖性可通过DSC实现精确量化。Starry的高精度热流传感器可准确测量热流变化，23mg胶水样品-70 ~ 0 °C范围测试，升温速率为10 K/min，样品在-35.0 °C处发生玻璃化转变。

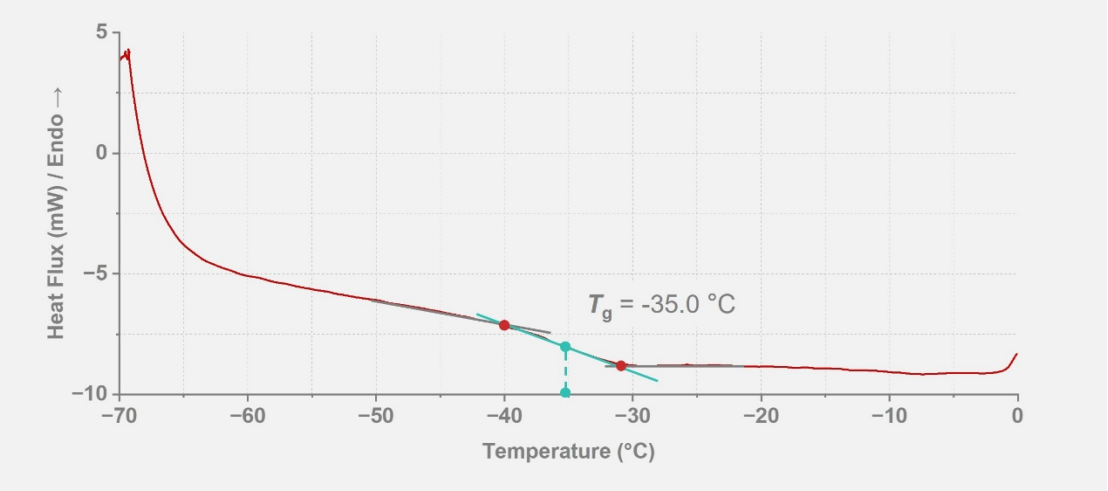

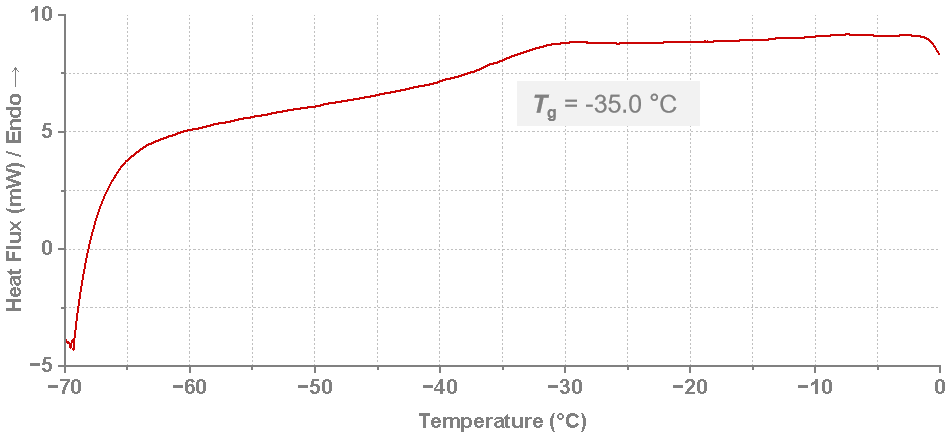

图2胶水的玻璃化转变温度测试
（3）高分子材料——热塑性树脂的玻璃化转变温度测试
热塑性树脂因其分子链线性结构，具备可重复熔融-成型特性，配合优异的耐化学腐蚀性（耐受醇类、弱酸碱及有机溶剂），广泛应用于食品包装、工业纺织品、实验室设备等领域。Starry的0.1 μW级热流分辨率可精准量化弱玻璃化转变的熵变过程，在11.1 mg树脂样品的测试中，可捕获221 °C处的热流变化，揭示树脂分子链段冻结的起始温度点。

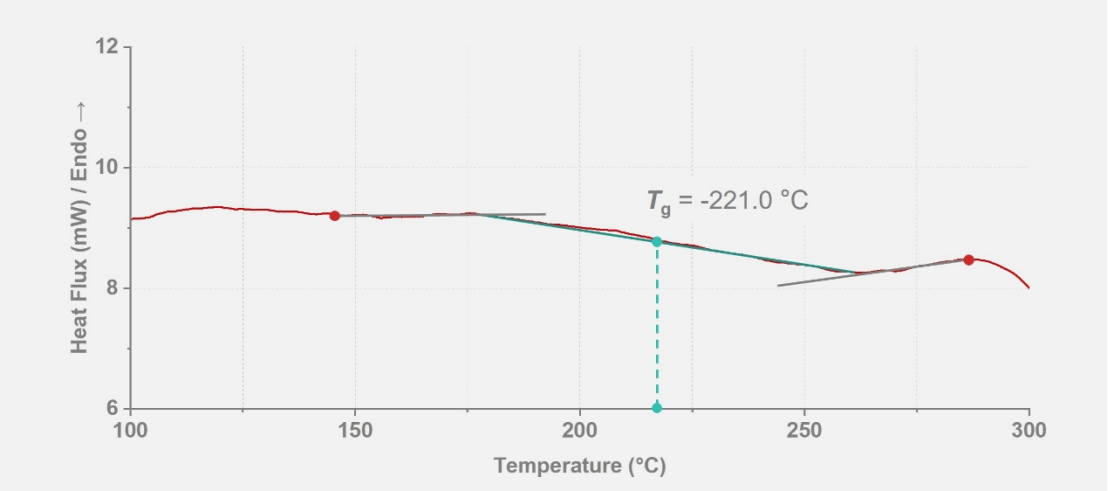

图3 热塑性树脂的玻璃化转变温度
（4）金属冶制业——高温金属工艺
高纯铟（99.999%）因其较显著的熔融相变（156.60±0.1 °C）和可溯源的比熔融焓（28.45 J/g），被NIST/IECQ采纳为DSC温度与热焓双参量基准物质，为热分析数据跨实验室互认建立绝对标准。DSC Starry通过±0.006 °C的温度控制精度，可精准测定高纯铟在150~160 °C区间的熔融相变行为。显著降低高温合金液相线温度检测误差，为航空发动机叶片铸造工艺提供临界温度决策依据。

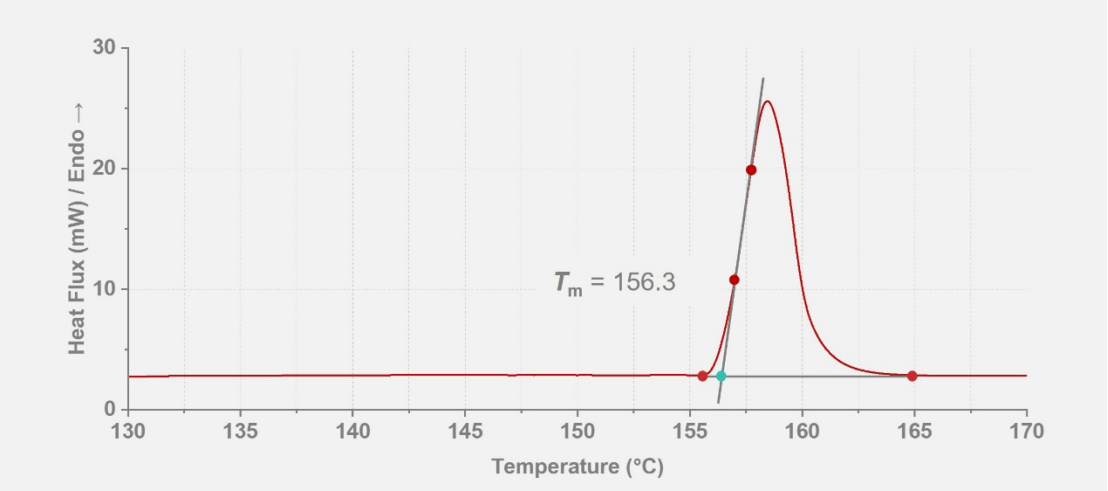

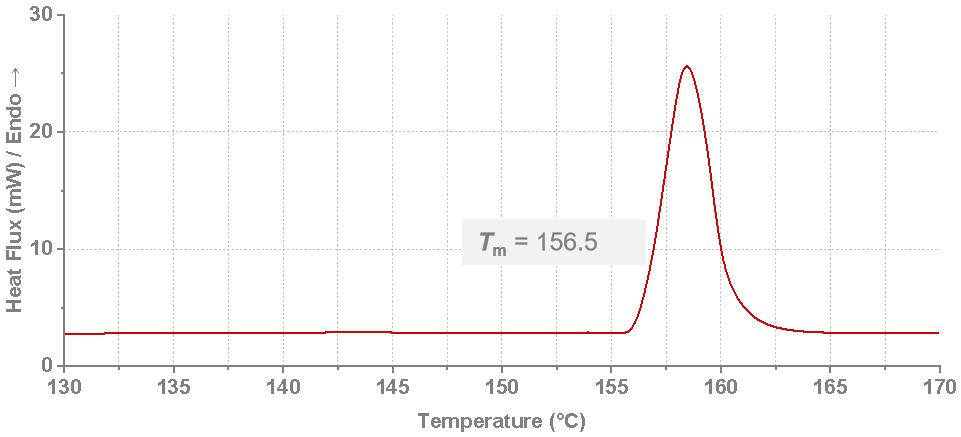

图4铟金属的熔化峰
（5）生命科学与绿色材料——纤维素、复合材料
纤维素是可降解包装膜、纤维素纳米晶增强复合材料的主要原料之一，其热稳定性与结晶熔融行为受分子链氢键网络主导，直接影响材料的加工窗口与服役寿命。DSC Starry通过准确的线性升温程序，可精准测定纤维素150 ~ 400 °C区间的各类变化，量化纤维素材料热稳定性，以及不同预处理工艺对材料热性能的调控效应——例如325°C处的峰可揭示纤维素分子分解的热效应。

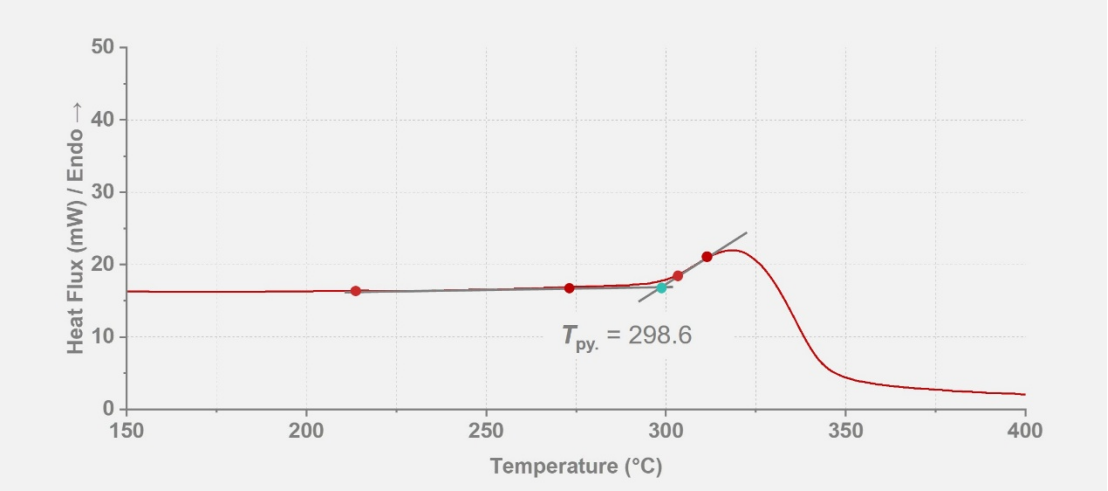

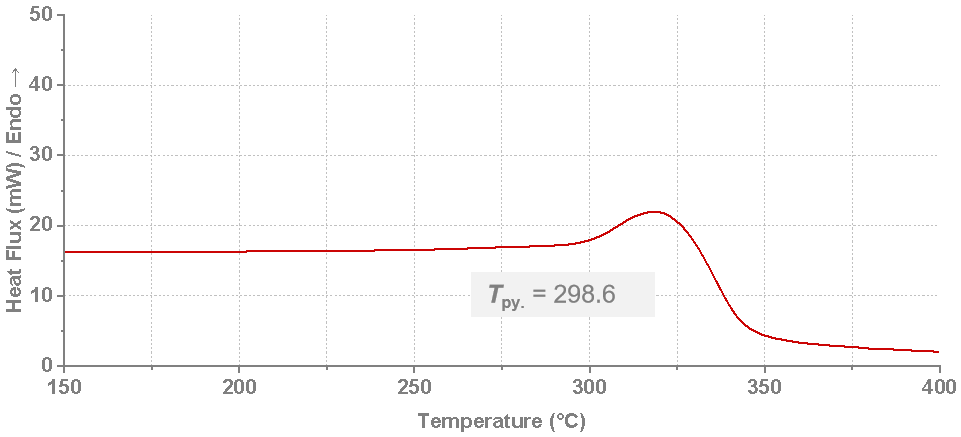

图5纤维素的热分解
推荐产品
您可能还喜欢
长按屏幕识别二维码
打开手机扫描二维码
