焦耳智能TGA热重分析仪：高精度热重分析，解锁材料热性能密码

焦耳智能TGA热重分析仪：高精度热重分析，解锁材料热性能密码

一、企业背景与产品定位

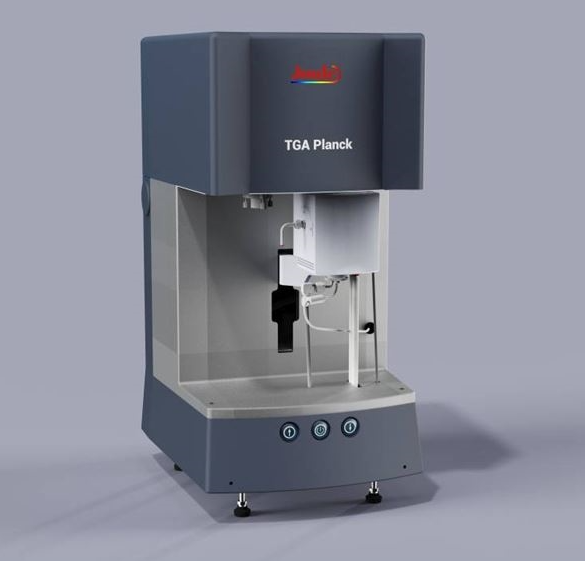

杭州焦耳智能科技有限公司是一家专业从事量热仪器研发和销售的高新技术企业。公司深耕化工安全、锂电池、新材料及先进测控等领域，拥有一支由多名C9高校毕业博士组成的研发团队，现已开发并量产的仪器涵盖绝热加速量热仪、差示扫描量量热仪、电池等温量热仪、电池绝热量热仪等多个品类。TGAPlanck/TGAPlanck+热重分析仪是其核心产品之一，凭借在温度范围、灵敏度、升温速率等关键指标上的优异表现，在国产热重分析仪市场中展现出了较强的技术竞争力。

二、工作原理深度解析

（一）热重法的理论基础

热重分析仪的工作原理建立在“热重法”的基本原理之上。所谓热重法，是指在程序控制温度的条件下，精确测量物质的质量随温度或时间变化关系的分析技术。这一方法的核心洞察在于：绝大多数物质在加热过程中都会发生物理或化学变化——物理变化包括吸附水的蒸发、有机溶剂的挥发、结晶水的脱除、熔融、升华等；化学变化则涵盖热分解、氧化反应、还原反应等——而这些变化往往伴随着质量的显著改变。通过高精度地记录质量随温度的变化轨迹，热重分析仪能够揭示材料的热稳定性、分解行为、成分构成、反应动力学等一系列关键信息。

（二）热天平的核心架构

从系统构成角度而言，热重分析仪本质上是一台集成了精密温度控制系统的高灵敏度天平。其主要由四大核心模块构成：高精度称重系统、程序控温系统、气氛控制系统以及数据采集与处理系统。

高精度称重系统是整个仪器的“心脏”。焦耳智能TGAPlanck系列采用了高灵敏度的电磁补偿式称重传感器，这是一种在分析天平领域具有极高技术含量的测量方案。其工作原理如下：当放置在样品盘中的物质因受热而发生质量变化时，天平横梁的位置会发生偏移；光电传感器检测到这一偏移后，将信号传递给伺服控制系统，系统立即驱动电磁线圈产生一个大小恰好与质量变化相匹配的电磁补偿力，将天平恢复至平衡位置。通过测量电磁补偿力的大小，即可精确反推样品质量的变化量。

在测量原理上，热重分析天平主要分为变位法和零位法两大类。变位法是根据天平梁倾斜度与质量变化成比例的关系，用差动变压器等传感器检知倾斜度并自动记录；零位法则采用伺服控制系统使天平始终保持在零位平衡状态，以补偿电流的大小来表征质量变化。焦耳智能采用的电磁补偿式天平属于零位法的典型代表，其优势在于测量范围宽、线性度好、长期稳定性高。

程序控温系统负责精确驱动加热炉体按照预设的温度程序进行升温、恒温或降温。焦耳智能TGAPlanck采用的PID控温算法能够实现多段程序控温，支持从0.1℃/min到500℃/min的超宽升温速率范围。PID算法通过比例（P）、积分（I）、微分（D）三个环节的协同作用，使炉体温度能够快速、稳定地跟随设定曲线，温度波动可控制在±0.1℃以内。

气氛控制系统则通过质量流量计（MFC）对实验环境中的气体成分和流速进行精确调控。焦耳智能的产品支持两路气体（如氮气、空气、氧气、氩气等）的自动切换和流量控制，满足不同材料在不同气氛条件下的测试需求。气氛控制的精度直接影响实验结果的可靠性——气流波动会引起浮力效应，产生虚假的质量变化信号，因此必须保证气流的高度稳定性。

（三）从信号到图谱的数据转换流程

理解了核心架构之后，再来梳理信号转换的全流程，有助于更完整地把握TGAPlanck的工作原理：

第一步，样品制备。用户将待测样品（通常为5—10mg）置入洁净的坩埚中，然后将坩埚小心地放置在天平悬挂系统上。样品需要预先干燥、研磨均匀（粒度约100目），以确保传热一致性。

第二步，程序设置与气氛准备。操作者在控制软件中输入温度程序（如从室温以10℃/min的速率升温至1000℃）和气氛条件（如氮气流量50mL/min），系统自动开启气路并稳定流场，通常需要提前通气10—15分钟。

第三步，加热与质量同步监测。系统启动后，程序控温系统驱动加热炉按照预设曲线升温，高精度称重传感器以毫秒级的时间分辨率连续采集样品的质量信号。当样品经历脱水、分解、氧化等过程时，质量变化被实时捕获。

第四步，数据转换与图谱呈现。采集到的原始数据经过滤波、降噪、基线校正等处理后，在控制软件中生成热重（TG）曲线和微分热重（DTG）曲线。TG曲线直观展示了质量随温度的变化趋势，DTG曲线则显示了质量变化率随温度的变化，后者能够更清晰地分辨重叠的失重台阶。

这一流程的每一个环节都对最终数据的准确性产生直接影响，从安装选址到样品制备再到操作规范，任何一个细节的疏忽都可能导致数据失真。

三、技术参数体系

焦耳智能TGAPlanck热重分析仪的核心技术参数如下表所示：

参数项    指标    说明

温度范围    室温~1200℃    宽温域覆盖常规材料高温测试需求

升温与降温速率    0.1~500K/min    极大动态范围，满足慢速精细分析和快速筛测双重需求

动态称重范围    5g    兼容从微克到数克级别的样品量

最大样品质量    5g    —

天平灵敏度    0.1μg    单微克级分辨率

称重准确度    0.1μg    —

称重精确度    ±0.01％    —

温度精度    0.1K    —

温度准确性    1K    经标准物质校准后的绝对精度

基线重复性    50μg    反映空载状态下系统的稳定性

基线漂移    50μg    —

从行业技术参数体系的角度来看，上述参数构成了一台高品质热重分析仪的核心评价维度，逐一剖析如下：

温度范围——TGAPlanck从室温延伸至1200℃，这一温度区间几乎覆盖了高分子材料、无机材料、金属材料、陶瓷材料等大部分常见材料的热分析需求。1200℃的上限温度使仪器能够胜任碳材料、陶瓷前驱体、高温合金等高端材料的测试任务，对于锂电池正负极材料的热稳定性评估也处于理想的测试温度区间内。

升温速率——0.1—500K/min这一跨度在热重分析仪中属于极其宽泛的动态范围。低速升温（如5℃/min以下）适用于需要高分辨率分辨重叠失重台阶的精细分析任务；高速升温（如200—500℃/min）则适用于快速筛测和反应动力学研究。尤其是500K/min的上限速率，对于模拟某些快速热加工工艺条件下的材料行为具有重要意义。

天平性能指标——0.1μg的灵敏度意味着仪器能够检测到样品质量百万分之一量级的变化，这对于分析低含量添加剂、微量分解产物等具有重要意义。±0.01%的称重精确度则保证了在较大质量范围内的测量一致性。5g的动态称重范围使仪器具备从毫克级精细分析到克级粗筛检测的广泛适配能力。

温度控制精度——0.1K的温度精度确保了炉体内温度场的均匀性和可重复性。配合PID控温算法，可以使加热曲线与实际温度之间的偏差控制在最小范围内。温度准确性为1K，这意味着在1250℃的全量程范围内，经过标准物质（如铟、锌、镍等熔点标准物质）校准后，温度读数的最大偏差不超过±1℃。

基线稳定性——50μg的基线重复性和基线漂移是衡量仪器长期稳定性的重要指标。基线指的是在空载状态下（无样品）运行完整升温程序所记录的质量变化曲线。良好的基线意味着天平的零点具有良好的长期稳定性，不会因温度波动、气流扰动、电磁干扰等外部因素而产生虚假信号，这是获得高信噪比数据的前提保障。

四、创新技术与产品特点

焦耳智能TGAPlanck热重分析仪的产品特点体现在多个维度，这些特点共同构建了其在国产热重分析仪中的差异化竞争力：

（一）红外加热炉技术

TGAPlanck采用了红外加热炉作为核心热源器件。与传统电阻丝加热炉相比，红外加热炉具有显著的技术优势：首先是升温速率极快，热惯性低，能够实现瞬时功率响应，这是产品能够达到500K/min超高速升温的根本原因之一；其次是温度场均匀性好，红外辐射加热避免了电阻丝加热常见的局部过热问题；第三是使用寿命长，红外灯管不存在电阻丝长期高温老化导致的断丝风险，设备整体可靠性显著提升；第四是安全环保，红外加热炉在停机后降温迅速，降低了操作人员烫伤风险和实验室能源消耗。

（二）高精度电磁补偿式称重系统

焦耳智能选用电磁补偿式天平作为核心称重元件，这是一种能够溯源至国家质量基准的高精度测量方案。电磁补偿天平的核心优势在于：一方面，它不受样品在坩埚中位置变化的影响，克服了传统简单天平因样品热膨胀或熔融导致位置偏移而带来的测量误差；另一方面，它具有宽广的线性动态范围和优异的长期稳定性，能够在整个5g量程内保持亚微克级的测量精度。对于需要长时间跟踪热失重过程的实验（如等温热降解研究），这一特性尤为重要。

（三）高分辨率TGA控制模式

传统的热重分析仪在面对质量变化台阶靠得过近、失重区间重叠的场景时，往往难以精确区分。焦耳智能TGAPlanck搭载了高分辨率TGA控制模式，能够在加热过程中根据实时监测到的失重速率自动调整加热速率——当出现快速失重时自动减缓升温速率以获得足够的数据密度，当质量稳定时则适当提高升温速率以节约时间。这种智能化的控制策略能够有效分离广泛叠加的重量损失区间，既提高了热重曲线的分辨率，又优化了整个实验的完成效率。

（四）广泛材料兼容性与多领域适配

TGAPlanck在材料兼容性方面的设计极具前瞻性。其宽泛的温度范围和灵活的升温速率选择，使其能够胜任从室温到1200℃的高温材料分析任务，涵盖了高分子聚合物、橡胶及复合材料、无机非金属材料、金属及合金、陶瓷前驱体、建筑材料、能源材料及食品与医药等众多领域。从精密仪器的刚性要求来看，这种广泛的材料兼容性意味着仪器能够灵活适应不同研究方向的切换需求，大大提升了实验室的设备利用效率与投资回报率。

（五）智能化操作与数据分析平台

在软件层面，TGAPlanck提供了高度智能化的操作界面和强大的数据分析工具。数据采集系统支持对TG曲线和DTG曲线进行实时绘制与后处理分析，用户可以进行质量坐标与百分比坐标的自由切换、失重台阶的起始点/终止点识别、峰温和峰面积的自动计算、多组数据的叠加比较等功能。更重要的是，数据分析平台支持深度数据挖掘与可视化报告生成功能，能够将复杂的分析结果转化为直观的图表和结构化报告，为科研决策和工艺优化提供可靠的数据支撑。

（六）模块化设计与扩展能力

TGAPlanck在设计之初就充分考虑了模块化和可扩展性。支持手动或自动进样器的灵活选配，适合从零星检测到高通量批量测试的多样化应用场景。产品还支持与多种在线分析技术联用（如质谱、红外光谱），能够实现对热分解产物的同步在线分析，将单一的热失重曲线拓展为“温度—质量—逸出气体成分”的三维信息体系，为反应机理研究提供了更加全面的实验数据。

（七）严谨的安装与运维体系

焦耳智能为用户提供了全流程的安装指导与运维支持体系。从实验室选址的基本要求——如环境温度需稳定在20—25℃之间且波动不超过±2℃/小时、相对湿度控制在45%—65%之间、配备防震实验台等——到电源接地、气路连接、水平调校、系统校准等具体操作细节，再到日常使用中的样品制备规范（如样品粒度约100目、取样量5—10mg）和气氛控制注意事项（如提前通气10—15分钟、使用高纯气体等），焦耳智能均以标准化的服务体系确保用户能够获得稳定可靠的测量数据。

五、典型应用场景与行业价值

焦耳智能TGAPlanck热重分析仪凭借其优异的技术性能，在众多行业领域中展现出了突出的应用价值，以下从材料科学、新能源、航空航天、质量管控与失效分析四个方面展开论述。

在材料科学基础研究与开发领域，热重分析是最基本的热分析技术之一。TGAPlanck可用于精确测定聚合物的热分解温度和热降解动力学参数，评估阻燃材料在高温下的残炭率和阻燃机理，分析橡胶材料中炭黑、填料和挥发物的含量分布，以及测定无机盐、金属氧化物等材料的热分解行为。以锂电池正极材料LiCoO₂（钴酸锂）的热稳定性评估为例，通过TGA测试可以获得材料在高温下分解起始温度、分解速率峰值温度以及最终的氧化物残留量，这些数据直接关系到正极材料的安全工作温度窗口的确定。

在新能源汽车与动力电池领域，焦耳智能TGAPlanck承担着不可替代的角色。电池材料（正极、负极、隔膜、电解液等）的热稳定性直接决定了电池的安全性能。通过TGA测试可以全面评估各类电池材料在升温过程中可能发生的热分解行为、释氧行为、热失控风险等。尤其是随着高镍三元正极材料的广泛应用，材料在200—400℃温度区间内的释氧行为和热分解特性成为电池热安全评价的核心指标，TGAPlanck的1200℃高温能力和0.1μg微克级灵敏度恰好能够满足这一严苛测试需求。

在航空航天与国防科技领域，TGAPlanck的应用尤为关键。先进复合材料的热氧化稳定性、耐高温陶瓷前驱体的陶瓷化收率、烧蚀材料在高温环境下的质量损失曲线等，都是热重分析的典型应用场景。例如，碳/碳复合材料在高温有氧环境下的抗氧化性能评估，需要使用TGA在空气气氛中从室温连续升温至1200℃，实时记录材料的热失重曲线，进而判断其抗氧化涂层或基体改性方案的有效性。

在产品质量管控与失效分析领域，TGA作为一项成熟的分析技术已经纳入多项国家和行业标准。TGAPlanck符合多项国家和国际分析标准，可用于橡胶制品中硫化胶和未硫化胶的成分定量分析、电线电缆材料的抗燃烧性能评估、食品原料中水分和灰分含量的测定等多个质量控制场景。此外，当遇到不明材料的失效案例时，TGA可以通过对比正常品和失效品的热失重曲线的差异，快速定位失效根因——这一能力为企业的质量保障部门提供了强有力的技术武器。
